El proceso para la elaboración del vidrio se puede dividir en las siguientes etapas:
Recepción de Materias Primas:
En esta etapa se garantiza un control operativo y técnico en las materias primas para verificar su calidad físico - química, para la producción del vidrio.
La operación esencial en esta etapa es la realización de los análisis físicos y químicos realizados a la materia prima, los cuales verifican el cumplimiento de las especificaciones. Primero se debe cumplir con el requisito de la granulometría, es decir, el tamaño de los granos de cada material, el cual, debe estar entre ½ y ¾ de milímetro. Para el feldespato y la arena se debe cumplir unos requisitos, tales como tener una composición química estable y determinada. La arena no debe contener arcillas y su contenido de óxidos de hierro debe ser lo mas bajo posible. De acuerdo al resultado del análisis, si el producto está conforme con las especificaciones se define su disposición para ser utilizado posteriormente; si la materia prima no cumple con las especificaciones se procede a darles el manejo preestablecido como productos no - conformes.
PREPARACIÓN DE LAS MEZCLAS:
La preparación de la mezcla se puede dividir en cuatro partes:
- Almacenamiento : consiste en ubicar las distintas materias primas en diferentes sitios de almacenamiento en donde permanecerán hasta su utilización.
- Pesaje : siguiendo la formulación previamente establecida se pesa cada uno de los componentes mediante mecanismos automáticos y en las proporciones determinadas.
- Mezclado : Luego de ser pesadas cada una de las materias primas, son enviadas a las mezcladoras en donde, por un tiempo previamente establecido y con una adición específica de agua, los componentes son mezclados totalmente.
- Transporte : Finalmente la mezcla es enviada por medio de elevadores y transportadores hasta los silos donde queda finalmente lista para ser cargada al horno.
FUSIÓN DE LA MEZCLA Y REFINACIÓN DEL VIDRIO:
El horno es el sitio donde se lleva a cabo la fusión de las materias primas. Consiste en un recipiente rectangular construido con materiales refractarios resistentes al desgaste producido por el vidrio líquido y las llamas. El horno utiliza como combustible el Crudo de Castilla para producir el calor, por medio de dos quemadores, los cuales funcionan alternadamente veinte veces cada uno. Por uno de sus extremos se carga la mezcla, mientras que por el otro se extrae el vidrio fundido. Posteriormente hay una entrada de aire de 1000ºC, con el fin de enfriar el vidrio que se encuentra dentro del horno. Los gases producidos por el horno son expulsados por lo regeneradores (1300ºC).
El primer proceso que se identifica claramente en el horno es el de fusión; aquí todas las materias primas no son propiamente fundidas, sino que al suministrarles calor primero se descomponen y después reaccionan; así pues los componentes que poseen menor punto de fusión se vuelven líquidos más rápido que los que tienen mayor punto de fusión (para la sílice es mayor de 1600ºC, y para el casco entre 1050 y 1100ºC); a medida que va aumentando la temperatura estos últimos también se funden y desaparecen como materiales cristalinos.
A continuación se realiza el proceso de refinación, en el cual se eliminan las “semillas” (gran número de pequeñas burbujas que se originan a partir de las reacciones de las materias primas); este proceso empieza casi simultáneamente con el proceso de fusión y continúa hasta que la mezcla de materias primas esté completamente líquida.
Luego el vidrio fundido pasa a un segundo tanque, llamado tanque de refinación, donde se intenta igualar la temperatura del vidrio en toda su extensión, para posteriormente repartirlo a las máquinas formadoras por medio de los canales.
ACONDICIONAMIENTO DEL VIDRIO:
El canal es el encargado de enviar el vidrio desde el horno hasta el lugar donde están las máquinas formadoras de envases. Durante este trayecto se disminuye la temperatura del vidrio gradualmente (con lo cual aumenta su viscosidad), de tal manera que al final del canal se obtenga el vidrio en un estado en el que se pueda modelar, correspondiendo a una cierta temperatura para fabricar una botella determinada.
Se denomina acondicionar el vidrio al hecho de controlar la temperatura en el flujo del vidrio que está dentro de la canal desde refinación hasta el orificio refractario y se forme la gota.
La homogeneidad de la mezcla del vidrio se mide revisando las temperaturas existentes desde el fondo hasta la superficie y de lado a lado a la entrada del tazón (última sección del canal antes de las máquinas I.S.); estas temperaturas afectan directamente la distribución del vidrio en la botella, la forma de la gota, y su cargue en la máquina, por esto una falla en esta parte del proceso puede resultar en la formación de botellas deformes, con una masa mal distribuida y, por lo tanto más frágiles. Para obtener una temperatura uniforme en el vidrio se deben tener en cuenta las pérdidas de calor existentes a través del techo, las paredes y el piso del canal, así como el calor suministrado por los quemadores. Igualmente para acondicionar el vidrio, es necesario tener en cuenta el color del vidrio, la cantidad de vidrio que extrae cada máquina, la forma de la botella, la cantidad de aire disponible para enfriar el equipo de moldura de la máquina y la velocidad de fabricación de la máquina.
FORMACIÓN DEL ENVASE:
Una vez se ha acondicionado el vidrio, en el alimentador se forma la gota de vidrio con el peso correcto y la forma deseada por medio de un sistema de partes refractarias compuesto por: un tubo que controla el flujo de vidrio hacia el orificio, una aguja que impulsa intermitentemente el vidrio hacia el orificio, que determina la cantidad de vidrio que tendrá la gota. Para formar la gota el flujo de vidrio se corta por el sistema de tijera.
Posteriormente, la gota se hace llegar a la máquina I.S. mediante el equipo de entrega, que consiste en de una cuchara, encargada de recibir la gota, una canal por donde la gota resbala hacia cada sección y un deflector que la entrega al equipo de moldura. La sigla I.S. significa máquinas de secciones independientes, en estas una sección se puede parar sin afectar el funcionamiento de las otras o de la máquina completa. Las empresas vidrieras utiliza en la actualidad máquinas de 6,8,10 y 12 secciones. Cada sección puede fabricar una botella (gota sencilla) o dos botellas (doble gota). Las botellas se pueden fabricar en dos procesos básicos: Soplo y Soplo (S.S.) y Prensa y Soplo (P.S.).
Para formar una botella se necesita de la moldura; que generalmente está hecha de fundición o en aleaciones metálicas especiales (el valor de cada molde está alrededor de los cien mil dólares). Las piezas usadas son: la camisa, la aguja y la boquillera para formar el terminado; el premolde, la tapa y el embudo para formar el palezón o preforma de la botella; y el molde, el fondo y la sopladora, para formas la botella. Las pinzas se encargan de sacar la botella del lado del molde hacia la plancha muerta en donde se traslada hacia el transportador, mediante los barredores, el cual finalmente la llevará al archa de recocido.
Después de lograr el cargue de la gota (1) en el premolde se utiliza aire comprimido para empujar el vidrio y formar el terminado (2. soplo inicial); Después con aire comprimido se sopla el vidrio hacia arriba, formándose así la burbuja y el palezón, de una forma limitada por el premolde y la tapa (3 Contrasoplo). Luego el palezón se transfiere al molde (4) y nuevamente con aire comprimido a través de la sopladora se infla el palezón hasta llenar la cavidad del molde (5 Soplo final). Después de esto la botella es retirada del molde (6) y puesta sobre el transportador de línea, mediante los barredores, quién se encarga de llevarla al archa de recocido.
PROCESO PRENSA Y SOPLO:
El proceso de prensa y soplo se ha desarrollado para obtener botellas de boca ancha (proceso tradicional) o de boca estrecha (proceso conocido como NNPB).
El mecanismo utilizado para el mecanismo de prensa y soplo es el mismo que se utiliza para el mecanismo de soplo y soplo, cambiando algunos aditamentos que lo hacen funcionar de manera diferente. La principal diferencia radica en que la acción que realiza el contrasoplo es efectuada por un macho, el cual se encarga de dar la preforma a la gota para formar el palezón; las demás etapas son similares.
La gota de vidrio cae en el premolde (1). Inmediatamente el vidrio entra al premolde, la tapa baja. El macho empieza a subir, a una presión controlada, forzando al vidrio a llenar todos los vacíos, incluyendo la cavidad de la boquillera, formándose así el palezón (2). Luego, el macho baja, la tapa sube y el premolde abre. Enseguida, el palezón es transferido al molde (3). El palezón continúa su recalentamiento y estiramiento en el lado del molde. A continuación, se aplica aire comprimido para soplar el vidrio hasta llenar la cavidad del molde; también se aplica vacío para reforzar el contacto del vidrio con el molde (4). Este contacto con el molde más la circulación del aire del Soplo final enfrían el vidrio. Después de abrir el molde, las pinzas trasladan el envase hasta la plancha muerta (5) y el mecanismo barredor lo ubica sobre el transportador. Con el aire de enfriamiento de los alrededores del envase continúa el proceso de remoción de calor hasta que el vidrio alcanza una temperatura que asegura la estabilidad de su forma.
Cuando se forma la botella, el vidrio se enfría muy rápido, creándose una gran cantidad de esfuerzos internos, que debilitan la botella. El archa de recocido es la encargada de aliviar esas tensiones.
En el archa se calienta de nuevo la botella ya formada a una temperatura de unos 550ºC, durante unos diez minutos, disminuyendo luego lenta y controladamente la temperatura, teniendo como base una curva de temperatura que garantiza alivio de tensiones y el surgimiento de nuevos esfuerzos en la botella.
INSPECCIÓN DEL ENVASE FORMADO:
Después las botellas son conducidas por medio de bandas transportadoras hacia una zona de revisión, compuesta por una gran cantidad de dispositivos automáticos, dotados de sistemas capaces de detectar defectos provenientes de la formación de la botella; ahí se retiran de la línea de producción todas aquellas botellas que tengan defectos de forma y/o dimensionales, grietas, arrugas, distribución irregular del vidrio en las paredes del envase y resistencia, entre otros, garantizando así que la producción que se enviará al cliente sea de excelente calidad.
EMPAQUE :

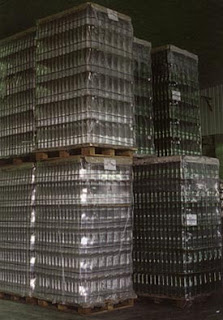

En esta etapa, los envases son empacados de acuerdo al requerimiento del cliente por medio de diferentes métodos,
como son: el termoencogido, el paletizado y el encanastado en cajas plásticas (que hacen en la misma planta).
ALMACENAMIENTO Y DESPACHO:
Luego de que el envase ha sido empacado, es transportado a las bodegas de almacenamiento, en donde queda listo para ser despachado al cliente respectivo.
